Panel sterowania Purelux Mini Dashboard Controller, 4 przyciski
Kostka 62 × 62 mm, która zastępuje cztery przełączniki wiercone w desce. Każdy przycisk obsługuje jedno wyjście, a funkcja Master Switch pozwala jednym naciśnięciem zapalić całą grupę lamp. Zasilanie 10–30 V, obciążalność 240 W przy 12 V, cztery kolorowe przewody wyjściowe — montaż bez skrzynki bezpieczników i bez przerabiania instalacji.
Panel sterowania Purelux Mini Dashboard Controller, 4 przyciski

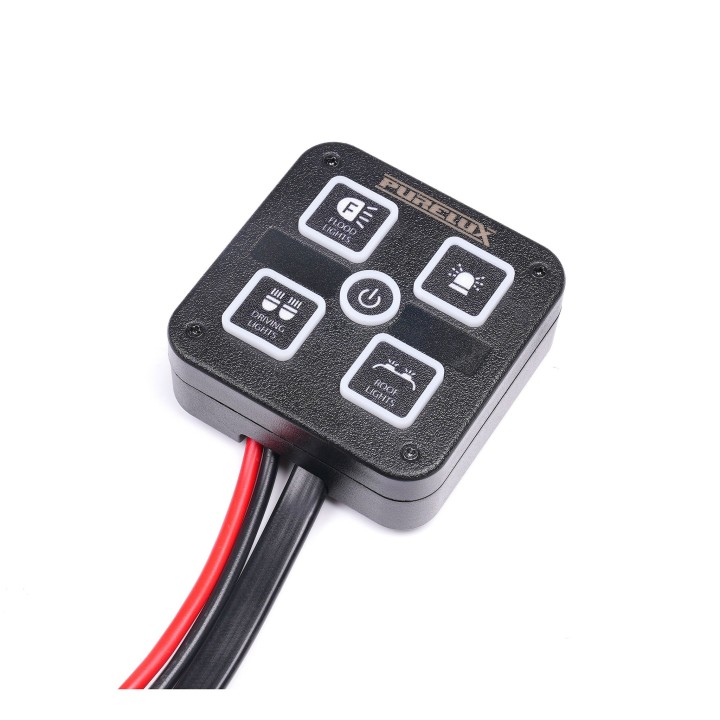

Nie każda deska rozdzielcza zniesie wiercenie pod cztery przełączniki, a w quadzie albo w małej maszynie zwyczajnie nie ma na nie miejsca. Purelux Mini Dashboard Controller to kostka 62 × 62 mm, którą przykleisz albo przykręcisz tam, gdzie wygodnie, i obsłużysz z niej cztery niezależne obwody.
Z panelu wychodzi sześć przewodów: zasilanie, masa i cztery wyjścia w różnych kolorach. Nie ma skrzynki bezpieczników ani osobnego sterownika — to rozwiązanie do prostych instalacji, w których liczy się rozmiar i czas montażu.
Wyjścia 4 (P1–P4) | Obciążalność 240 W @12 V / 480 W @24 V | Wymiary 62 × 62 × 25 mm |
Najważniejsze korzyści
- Cztery wyjścia w obudowie 62 × 62 × 25 mm — zmieści się na tunelu, na słupku albo na ramie quada, gdzie pełnowymiarowy panel nie wchodzi w grę.
- Funkcja Master Switch — wyznaczasz jeden przycisk na nadrzędny i jego naciśnięcie włącza wybraną grupę pozostałych. Jedno kliknięcie zamiast trzech.
- Dwa tryby przycisku — stały (On/Off) albo chwilowy (świeci, dopóki trzymasz); tryb zmieniasz samym panelem, bez żadnego programatora.
- Kolorowe przewody wyjściowe — niebieski, czerwony, zielony i biały odpowiadają kolejnym przyciskom, więc nie musisz prześwietlać wiązki, żeby się połapać.
- Zasilanie 10–30 V — jedna wersja do instalacji 12 V i 24 V, obciążalność 240 W przy 12 V i 480 W przy 24 V.
- Podświetlane symbole i 18 naklejek — po ciemku wiadomo, który przycisk odpowiada za którą lampę.
- Gwarancja producenta 24 miesiące.
Dane techniczne
| Przeznaczenie | sterowanie maks. 4 odbiornikami z jednego panelu |
| Napięcie zasilania | 10–30 V DC |
| Obciążalność | 240 W przy 12 V, 480 W przy 24 V |
| Prąd maksymalny | 20 A |
| Wymiary | 62 × 62 × 25 mm |
| Waga | 110 g |
| Długość przewodu | ok. 30 cm |
| Wyjście P1 | przewód niebieski (lewy górny przycisk) |
| Wyjście P2 | przewód czerwony (prawy górny przycisk) |
| Wyjście P3 | przewód zielony (lewy dolny przycisk) |
| Wyjście P4 | przewód biały (prawy dolny przycisk) |

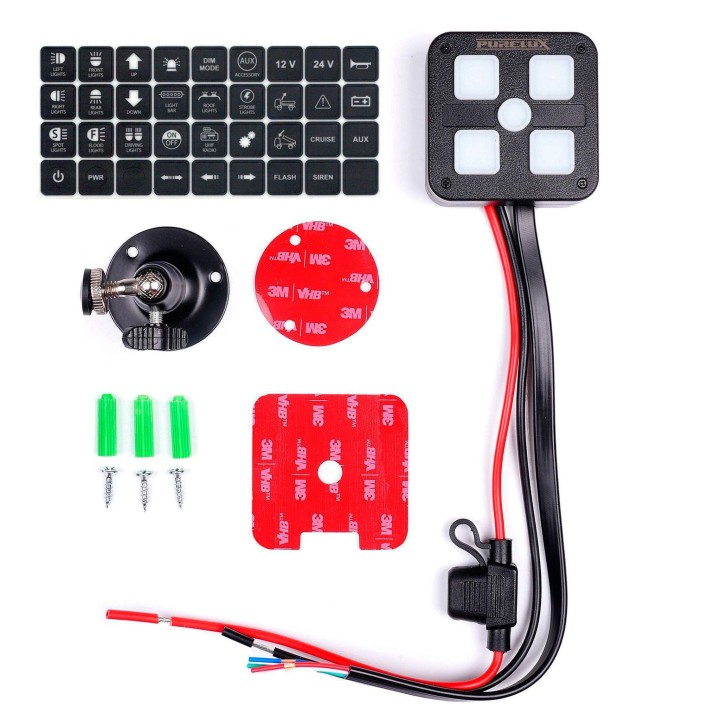

| Naklejki opisowe | 18 sztuk w zestawie |
| Normy | EMC: ECE R10 |
| Gwarancja producenta | 24 miesiące |
| EAN | 6430042685851 |
Podłączenie

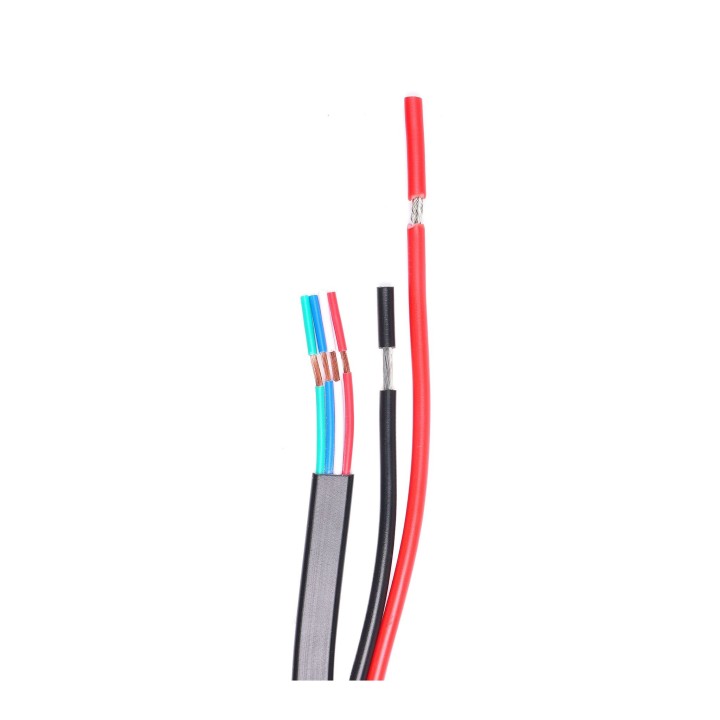

Gruby czerwony przewód to zasilanie (+), czarny to masa (−). Wyjścia rozpoznasz po kolorach: niebieski P1 (lewy górny przycisk), czerwony P2 (prawy górny), zielony P3 (lewy dolny), biały P4 (prawy dolny). Przewód ma około 30 cm, więc panel montujesz blisko miejsca, z którego poprowadzisz wiązkę dalej.
Tryb przycisku. Żeby zmienić przycisk ze stałego na chwilowy, wyłącz panel przyciskiem zasilania, a potem przytrzymaj przycisk zasilania razem z wybranym przyciskiem, aż usłyszysz kliknięcie.
Master Switch. Przytrzymaj wybrany przycisk, aż kliknie — zostanie przyciskiem nadrzędnym. Potem naciśnij te przyciski, które mają działać razem z nim. Od tej chwili jedno naciśnięcie nadrzędnego włącza całą grupę. Wyłącza się to tak samo.
Obwody zabezpieczasz po swojej stronie — w panelu nie ma bezpieczników. Poprowadzenie wiązki i wpięcie w instalację pojazdu robimy w warsztacie, jeśli wolisz nie robić tego sam.
Dla kogo

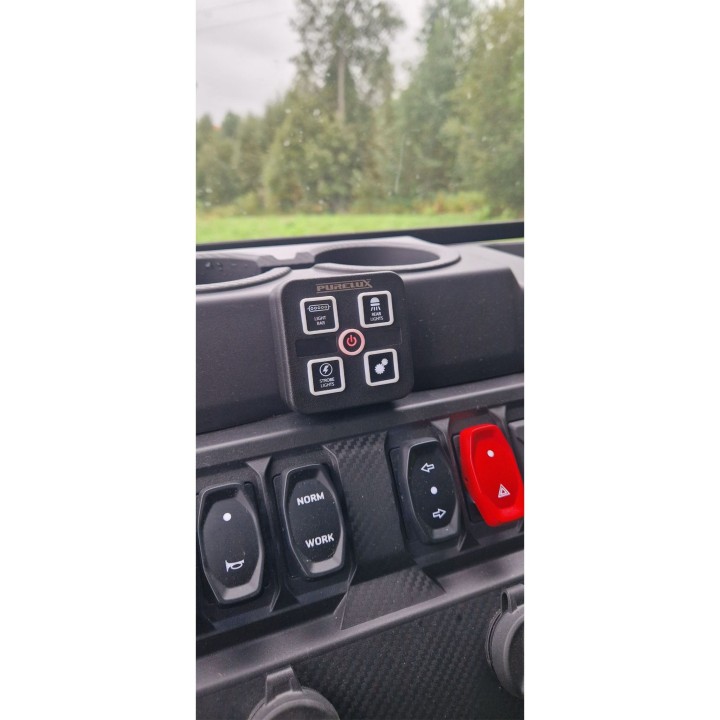

Dla quadów, UTV, małych maszyn i aut terenowych z jednym czy dwoma kompletami lamp, gdzie liczy się mała obudowa i szybki montaż. Jeśli potrzebujesz ośmiu wyjść, bezpieczników w komplecie albo sterowania pilotem, sięgnij po większe panele Purelux Multi-Switch.
Dlaczego warto
- Cztery obwody w kostce wielkości pudełka zapałek — montaż bez przerabiania deski.
- Master Switch, czyli włączanie całej grupy lamp jednym przyciskiem.
- Dwa lata gwarancji producenta.
Najczęściej zadawane pytania
Ile urządzeń podłączę do panelu?
Cztery — po jednym na przycisk, wyjściami P1–P4. Łączna obciążalność to 240 W przy 12 V i 480 W przy 24 V, prąd maksymalny 20 A.
Jak rozpoznać, który przewód odpowiada któremu przyciskowi?
Po kolorze: niebieski to P1 (lewy górny), czerwony P2 (prawy górny), zielony P3 (lewy dolny), biały P4 (prawy dolny). Czerwony gruby to zasilanie, czarny to masa.
Na czym polega funkcja Master Switch?
Wybrany przycisk staje się nadrzędny: jego naciśnięcie włącza i wyłącza także przypisane do niego pozostałe przyciski. Ustawia się to przytrzymaniem wybranego przycisku do kliknięcia, a potem wskazaniem tych, które mają działać za nim. Tak samo się tę funkcję wyłącza.
Jak zmienić przycisk z trybu stałego na chwilowy?
Wyłącz panel przyciskiem zasilania, a potem przytrzymaj przycisk zasilania razem z wybranym przyciskiem, aż usłyszysz kliknięcie.
Czy w zestawie jest skrzynka bezpieczników?
Nie. Mini Dashboard Controller to sam panel z wyprowadzonymi przewodami — obwody zabezpieczasz po swojej stronie. Skrzynkę bezpieczników z własnymi wyjściami mają większe panele Multi-Switch.
Podsumowanie
- Panel 4 przycisków 62 × 62 × 25 mm, zasilanie 10–30 V DC.
- Obciążalność 240 W przy 12 V i 480 W przy 24 V, prąd maks. 20 A.
- Wyjścia P1–P4 na kolorowych przewodach, przewód ok. 30 cm, 18 naklejek opisowych.
- Funkcja Master Switch, tryb stały i chwilowy, EMC: ECE R10, gwarancja 24 miesiące.
